Toyota Corolla Cross: Schoonmaken van de ventilatieopening en het filter van het batterijpakket (tractiebatterij)

Controleer, omeen hoger brandstofverbruik te voorkomen, de ventilatieopening van het batterijpakket (tractiebatterij) periodiek op verontreinigingen. Als "Maintenance Required for Traction Battery Cooling Parts See Owner'sManual" (Onderhoud vereist voor koelonderdelen tractiebatterij, zie handleiding) wordt weergegeven op het multiinformatiedisplay, moet de ventilatieopening worden gereinigd volgens onderstaande procedure:

Schoonmaken van de ventilatieopening

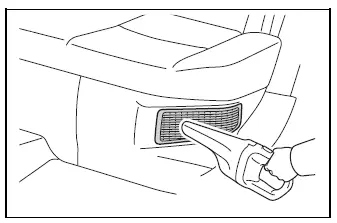

Verwijder het stof van de ventilatieopening met een stofzuiger of iets dergelijks.

Zorg ervoor dat u alleen een vacuüm gebruikt om stof en verontreinigingen op te zuigen.Wanneer u stof en verontreinigingen probeert weg te blazen met een blower of iets dergelijks kunnen deze verder in de ventilatieopening worden gedrukt.

Als stof en verontreinigingen niet volledig kunnen worden verwijderd

Als de verontreinigingen niet volledig kunnen worden verwijderd met de afdekkap van de ventilatieopening in gemonteerde toestand moet de afdekkap worden verwijderd en moet het filter worden gereinigd.

1.Zet het contact UIT.

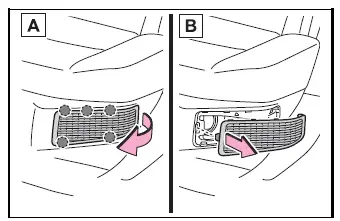

2.Verwijder de kap van de ventilatieopening.

1. Trek aan de kap zoals aangegeven in de afbeelding om de 5 klemmen los te maken. Begin bij de klem in de rechter bovenhoek.
2. Trek de kap in de richting van de voorzijde van de auto omhem te verwijderen.

3.Verwijder het filter van de ventilatieopening.

1. Maak de klauwen los zoals aangegeven in de afbeelding.
2. Verwijder het filter uit de kap.

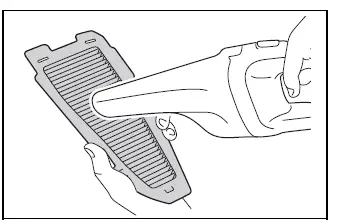

4.Verwijder het stof en verontreinigingen met een stofzuiger o.i.d. uit het filter.

Verwijder tevens stof en verontreinigingen aan de binnenzijde van de kap van de ventilatieopening.

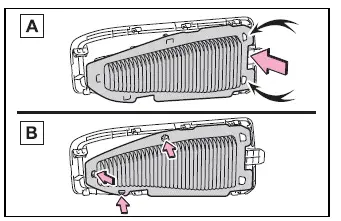

5.Plaats het filter op de kap.

1. Maak het filter vast aan de klauwen zoals aangegeven in de afbeelding.
2. Maak de klauwen vast om het filter te plaatsen.

Zorg ervoor dat het filter niet geknikt of verbogen wordt bij het plaatsen.

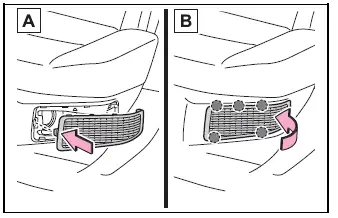

6.Plaats de kap op de ventilatieopening.

1. Plaats de gesp van de kap zoals aangegeven in de afbeelding.
2. Druk de kap aan om de 5 klauwen vast te zetten.

Wanneer is vaker periodiek onderhoud nodig?

Afhankelijk van de gebruiksomstandigheden van de auto, zoals veelvuldig gebruik of bij het rijden in druk verkeer of in stoffige gebieden, moet de ventilatieopening mogelijk vaker worden schoongemaakt. Zie voor details het onderhoudsboekje of het garantieboekje.

Schoonmaken van de ventilatieopening

• Stof in de ventilatieopening kan de koeling van het batterijpakket (tractiebatterij) beïnvloeden. Als het laden/ontladen van het batterijpakket (tractiebatterij) beperkt wordt, kan de afstand waarover gereden kan worden op de elektromotor (tractiemotor) kleiner worden en kan het brandstofverbruik toenemen. Controleer en reinig de ventilatieopening regelmatig.
• Onjuist omgaan met de kap en het filter van de ventilatieopening kan schade eraan tot gevolg hebben. Indien u twijfels hebt over het schoonmaken van het filter, neem dan contact op met een erkende Toyota-dealer of hersteller/ reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.

Als "Maintenance Required for Traction Battery Cooling Parts See Owner's Manual" (Onderhoud vereist voor koelonderdelen tractiebatterij, zie handleiding) wordtweergegeven op het multi-informatiedisplay

• Verwijder de afdekkap van de ventilatieopeningen en reinig het filter als deze waarschuwingsmelding wordtweergegeven op het multi-informatiedisplay.
• Start na het reinigen van de ventilatieopening het hybridesysteem en controleer of de waarschuwingsmelding niet langer wordtweergegeven. Het kan tot 20 minuten rijden met de auto na het starten van het hybridesysteem duren voordat de waarschuwingsmelding uitgaat. Laat de auto nakijken door een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige wanneer de waarschuwingsmelding na ongeveer 20 minuten rijden niet verdwijnt.

WAARSCHUWING!

Bij het schoonmaken van de ventilatieopening

• Maak de ventilatieopening niet schoon met water of andere vloeistoffen. Als er water op het batterijpakket (tractiebatterij) of andere componenten terechtkomt, kan dit leiden tot een storing of brand.
• Zet het contact UIT om het hybridesysteem uit te schakelen alvorens de ventilatieopening schoon te maken.

OPMERKING

Bij het schoonmaken van de ventilatieopening

Gebruik bij het reinigen van de ventilatieopening alleen een stofzuiger voor het verwijderen van verontreinigingen. Als er perslucht wordt gebruikt om de verontreinigingen te verwijderen, kunnen deze in de ventilatieopening geblazen worden, waardoor de prestaties van het batterijpakket (tractiebatterij) in negatieve zin beïnvloed kunnen worden en er een storing kan ontstaan.

Voorkomen van beschadigingen aan de auto

• Zorg dat er geen vloeistof en verontreinigingen in de ventilatieopening terechtkomen als de afdekkap is verwijderd.
• Ga voorzichtig om met het filter om te voorkomen dat het filter beschadigd raakt. Laat een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige een beschadigd filter vervangen door een nieuw filter.
• Plaats het filter en de afdekkap na het reinigen in hun oorspronkelijke positie.
• Plaats alleen het voor deze auto bestemde filter in de ventilatieopening en gebruik de auto niet terwijl het filter verwijderd is.

Als "Maintenance Required for Traction Battery Cooling Parts See Owner's Manual" (Onderhoud vereist voor koelonderdelen tractiebatterij, zie handleiding) wordtweergegeven op het multi-informatiedisplay

Als er met de autowordt doorgereden terwijl de waarschuwingsmelding (die aangeeft dat het laden/ontladen van het batterijpakket [tractiebatterij] wordt begrensd) weergegeven wordt, kan het batterijpakket (tractiebatterij) oververhit raken waardoor er een storing kan ontstaan. Reinig de ventilatieopening onmiddellijk als de waarschuwingsmelding wordtweergegeven.
