Toyota Corolla Cross: 12V-accu (M20A-FXS motor)

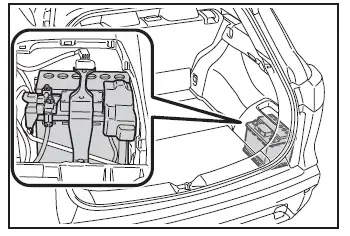

Plaats

De 12V-accu bevindt zich aan de rechterzijde van de bagageruimte.

Verwijderen van de afdekkap van de 12V-accu

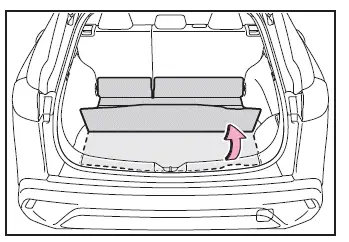

1.Openen van de afdekmat

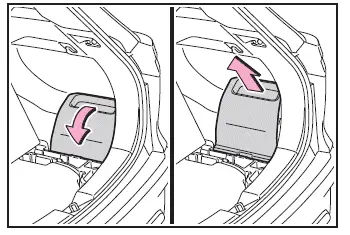

2.Verwijderen van de afdekkap van de 12V-accu.

Voorzorgsmaatregelen voor het opladen van de accu

Tijdens het opladen van de 12V-accu ontstaat het licht ontvlambare en explosieve waterstof. Houd u daarom voor het opladen aan de volgende voorzorgsmaatregelen:

• Als de 12V-accu in de auto is gemonteerd, moet voorafgaand aan het opladen de massakabel worden losgenomen.
• Zorg ervoor dat de acculader tijdens het aansluiten en losnemen van de accuklemmen is uitgeschakeld.

Na het laden/aansluiten van de 12V-accu

• Auto's met instapfunctie: Nadat de 12V-accu losgenomen is geweest en weer is aangesloten, is het wellicht niet meteen mogelijk om de portieren met het Smart entry-systeem met startknop te ontgrendelen. Gebruik in dat geval de afstandsbediening of de mechanische sleutel om de portieren te vergrendelen of ontgrendelen.
• Start het hybridesysteem met het contact in stand ACC. Het hybridesysteem kan niet worden gestart als het contact UIT staat. Het hybridesysteem werkt vanaf de tweede poging echter normaal.
• De stand van het contact wordt door de auto geregistreerd. Als de 12V-accu weer wordt aangesloten, keert de startknop terug naar de stand die was geselecteerd voordat de 12V-accu werd losgenomen.

  Controleer of het contact UIT is gezet voordat u de 12V-accu losneemt.

  Wees extra voorzichtig als niet bekend is wat de stand van de startknop was voordat de 12V-accu leeg raakte.

Neem, als het systeem na meerdere pogingen nog niet start, contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.

WAARSCHUWING!

Chemicaliën in de 12V-accu

Het zwavelzuur in de 12V-accu is giftig en bijtend en kan het ontstaan van het licht ontvlambare en explosieve waterstof veroorzaken. Neem bij werkzaamheden bij of aan de 12V-accu de volgende voorzorgsmaatregelen in acht om dodelijk of ernstig letsel te voorkomen:

• Veroorzaak geen vonken met gereedschap.
• Rook nooit en steek nooit een lucifer of een aansteker aan bij de 12V-accu.
• Voorkom dat ogen, huid of kleren in contact komen met de elektrolyt.
• Adem of slik nooit elektrolyt in.
• Gebruik een veiligheidsbril als u bij de 12V-accu bezig bent.
• Laat kinderen niet in de buurt spelen als u met de 12V-accu bezig bent.

Een veilige plaats voor het opladen van de 12V-accu

Laad de 12V-accu altijd op in een open ruimte. Laad de 12V-accu niet op in een garage of in een afgesloten ruimte waar onvoldoende ventilatie is.

Procedure voor het opladen van de 12V-accu

Laad de accu alleen op met een druppellader (5 A of minder). Het opladen van een 12V-accu met een snellader kan een explosie veroorzaken.

Noodmaatregelen met betrekking tot elektrolyt

• Spoel de ogen minstens 15 minuten met schoon water als er elektrolyt in komt en schakel direct medische hulp in. Blijf zo mogelijk water met een spons of doek op de ogen deppen, terwijl u naar een arts of het ziekenhuis gaat.
• Als u elektrolyt op de huid krijgt, dient u de desbetreffende plaats zeer grondig te wassen. Als het pijn doet of brandt, roept u meteen medische hulp in.
• Als u elektrolyt op uw kleding krijgt, kan deze erdoorheen op de huid komen. Trek onmiddellijk de kleding uit en volg, indien nodig, de procedure zoals hierboven beschreven.
• Als u per ongeluk elektrolyt inslikt, moet u veel water of melk drinken.

  Schakel zo snel mogelijk medische hulp in.

Vervangen van de 12V-accu

Gebruik alleen een voor deze auto ontworpen 12V-accu. Anders kan er gas (waterstof) in het passagierscompartiment komen, waardoor brand of een explosie kan ontstaan.

Neem voor de vervanging van de 12V-accu contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.

OPMERKING

Wanneer de 12V-accu wordt opgeladen

Laad de 12V-accu nooit op wanneer het hybridesysteem in werking is.

Controleer ook of alle accessoires zijn uitgeschakeld.

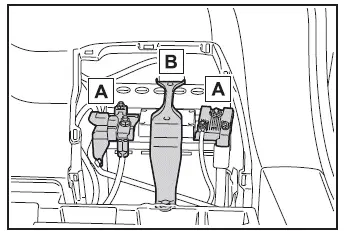

Exterieur

Controleer de 12V-accu op gecorrodeerde en loszittende klemmen, scheuren en een loszittende klembeugel.

1. Accupolen
2. Klembeugel

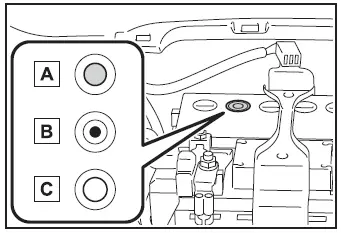

De toestand van de 12V-accu controleren

Controleer de toestand van de 12V-accu aan de hand van de indicatorkleur.

1. Blauw: in orde
2. Rood: opladen is noodzakelijk. Laat de auto nakijken door een erkende Toyota-dealer of hersteller/ reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
3. Wit: werkt niet goed. Laat de 12V-accu nakijken door een erkende Toyota-dealer of hersteller/ reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
